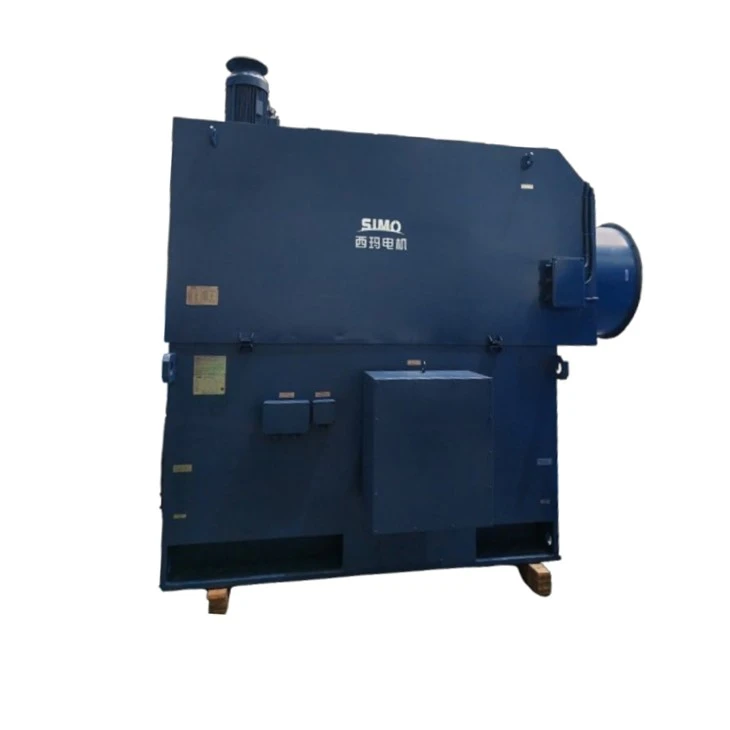

YJTKK630-6 VVVF 三相非同期 Y モーター接続 1400kw 995rpm

簡単な紹介dアクション

西安 SIMO Motor Co., Ltd. が製造した YJTKK シリーズは、高耐久産業用駆動システム向けに設計された高-電圧可変-周波数三相-非同期モータのプレミアム シリーズです-。{6}}。代表的なユニットである YJTKK630-6 は、10 kV および 995 r/min で 1400 kW を出力し、世界の産業事業者が要求する電力密度と信頼性を提供します。

すべての YJTKK モーターは、頑丈な鋳鉄フレームと精密-バランスのとれたかご型ローター-を中心に構築されており、S1 の連続使用下でも振動を最小限に抑え、機械的完全性を最大限に確保します。{0} IC666 空冷水冷システムは、最も過酷な環境でも安定した動作温度を維持し、IP54 エンクロージャは塵や湿気から保護します。耐熱クラス 155 (F- クラス) 絶縁体は、優れた絶縁耐力と熱耐久性を提供し、巻線の寿命を延ばし、計画外のダウンタイムを削減します。このシリーズの特徴的な電気的特性は、yモーター接続、相電圧を均等に分配し、高調波電流を抑制します。このスター型トポロジは、電力品質を向上させるだけでなく、各巻線の誘電ストレスも低減するため、モーターは中電圧-可変周波数-ドライブとの互換性が高くなります。

YJTKK630-6 は、力率 0.86 で効率 94.3% (IE3 プレミアム クラス) と評価されており、最小限の損失で電気エネルギーを機械出力に変換します。広い周波数範囲-5 ～ 50 Hz の定トルクと 50 ～ 70 Hz の定電力-により、オペレータはポンプ、ファン、コンプレッサー、コンベアを正確に制御できます。最大トルクは13,370N・mに達し、重負荷時でも安心の始動・運転が可能です。ベアリング システムは、駆動側の NU238ECM 円筒ころ軸受と非駆動側の 6336/C3 深溝ベアリングを組み合わせて、高いラジアル荷重をサポートし、長いサービス間隔を保証します。オプションの外部グリース循環システムは、複合潤滑スリーブ ベアリングのバリエーションで利用できます。

99.7 A で 10 kV の固定子定格を備えた YJTKK シリーズは、中電圧産業用ネットワークにとって理想的なソリューションとなります。-標準yモーター接続デルタ構成に比べて相電流が減少するため、より小さな電源ケーブルの使用が可能になり、長い給電線での伝導損失が低減されます。また、短絡電流レベルも自然に制限され、プラント全体の電気安全性が強化されます。{{1}可変周波数動作の場合、この接続によりコモンモード電圧とシャフト電圧の問題が最小限に抑えられ、ベアリングと絶縁が早期劣化から保護されます。-システム インテグレータは、主要な中電圧 VFD ブランドとの簡単なインターフェースを高く評価し、エンジニアリング時間と試運転リスクを軽減します。{7}}

各モーターには、回転確認、冷却水の事前充電、低電圧始動手順、カップリングの調整要件を記載した二か国語の注意プレートが同梱されています。-このシリーズは GB/T 28562 に準拠し、CE 認証を受けており、出荷前にすべてのユニットが工場で-無負荷-、ロックされた-ローター、温度-上昇、絶縁抵抗-) のテストを受けています。固有のシリアル番号により、完全なトレーサビリティが保証されます。

YJTKK シリーズは、上下水処理、発電所の補助装置、セメントと鉱山、冶金、石油化学、大型 HVAC システムに使用されます。可変速度動作では、通常、固定速度スロットリングと比較して 20～40% のエネルギー節約が得られ、-、迅速な投資収益率が得られます。信頼できる中電圧駆動モーターを指定するエンジニアにとって、-yモーター接続標準化された低高調波電気インターフェースを提供し、ドライブの選択を簡素化し、下流の機器を保護します。{0} SIMO の 60+ 年にわたる製造遺産と世界規模のサービス ネットワークに支えられた YJTKK シリーズは、高出力、エネルギー効率-の可変速-アプリケーションにとって信頼できる選択肢です。

YJTKK シリーズは、1400 kW の生電力、IE3 効率、堅牢な構造を単一の VFD- 対応パッケージに組み合わせています。大規模なポンプ場から産業用ファンアレイまで、一貫したパフォーマンス、低いライフサイクルコスト、比類のない信頼性を提供します。要求の厳しい可変速度ドライブ システムに対して、YJTKK は標準を設定します。-

主な技術パラメータ

制作内容

フレーム

• メンテナンスや設置が容易なボックス構造フレーム

• 柔軟な寸法

• カスタマイズ可能な見通し

---

ステータ

• 99.9% 純度の銅巻線により出力と効率を確保

• さらに 5 つの処理フローを備えた優れた断熱システム

• すべての巻線は手作業で取り付けられ、すべてのスロットが確実に埋まっていることを確認し、巻線の欠陥を回避します。

---

ローター

• 誘導効率を確保する高品質のケイ素鋼ローターコアを備えたアルミニウム鋳造ローター

• YKKモーターには銅バーローターが使用可能です

• 精密に加工されたシャフトは優れた靭性を備えています

---

テスト

• すべてのモーターは塗装と梱包の前にテストに合格する必要があります

• 私たちは品質を確保するために既存製品と新製品を定期的にテストします。

---

梱包と配送

• すべてのモーターは配送前に十分に梱包されます

• 内側はプラスチックカバー、外側は真空錫箔、その後無垢材の箱

---



アプリケーション

YJTKKモーターは、ブロワー、ポンプ、クラッシャー、切断機、その他多くの重機など、多くの一般産業で広く使用されています。アプリケーションの詳細については、お問い合わせください。

セメント

発電所

節水

鋼鉄

SIMO を選択し、品質を選択してください!
