500kWモーターの設置要件は何ですか？

500kW モーターのサプライヤーとして、私はこれらの強力な機械の設置要件についてよく質問されます。 500kW モーターは多額の投資であり、最適な性能、寿命、安全性を確保するには適切な設置が不可欠です。このブログ投稿では、500kW モーターの主要な設置要件を詳しく掘り下げ、そのようなモーターを産業運用に統合しようとしている企業に貴重な洞察を提供します。

サイトの準備

500kW モーターを設置するための最初のステップは、設置場所を準備することです。これには、いくつかの重要な考慮事項が含まれます。

スペース要件

500kW モーターは比較的大きいため、設置、操作、メンテナンスに十分なスペースが必要です。モーターは、適切な空気循環を可能にするために、周囲に十分な隙間のある換気の良い場所に設置する必要があります。一般的な規則として、モーターの全側面に少なくとも 3 フィートの隙間があり、その上に 5 フィートの隙間が必要です。このスペースは、過熱を防止し、メンテナンス担当者が簡単にアクセスできるようにするために必要です。

財団

振動を防ぎ、安定した動作を保証するために、モーターは強固で水平な基礎に設置する必要があります。基礎は、モーターおよびカップリングやベルトなどの関連機器の重量を支えるように設計する必要があります。 500kW モーターの場合は、通常、コンクリート基礎が推奨されます。基礎は少なくとも 12 インチの厚さが必要で、モーターによって生成される動的力に耐えられるように適切に補強する必要があります。

電源供給

500kWのモーターはかなりの電力を必要とします。設置前に、設置場所の電力供給が適切であることを確認することが重要です。モーターは、適切な電圧と電流容量を持つ専用の電気回路に接続する必要があります。また、電気的過負荷や短絡を防ぐために、適切な回路ブレーカーやヒューズによって電源を保護する必要があります。モーターの電気システムの設計と設置については、資格のある電気技術者に相談することをお勧めします。

モーターの取り付け

設置場所の準備ができたら、次のステップはモーターを取り付けることです。これには次の手順が含まれます。

位置合わせ

モーターを被駆動機器と適切に配置することは、効率的な動作と早期の磨耗を防ぐために非常に重要です。アライメントがずれると、過度の振動や騒音が発生し、モーターや被駆動機器に損傷を与える可能性があります。適切な位置合わせを確保するには、レーザー位置合わせツールが一般的に使用されます。これらのツールは、モーターと被駆動機器の位置合わせを正確に測定し、設置者にリアルタイムのフィードバックを提供します。

カップリングの取り付け

モーターは通常、カップリングを使用して被駆動機器に接続されます。フレキシブルカップリングやリジッドカップリングなど、いくつかのタイプのカップリングが利用可能です。カップリングの選択は、特定の用途と、モーターと被駆動機器の要件によって異なります。カップリングを取り付けるときは、製造元の指示に注意深く従って、適切な取り付けと位置合わせを確保することが重要です。

ベルトの取り付け (該当する場合)

用途によっては、モーターをベルトを使用して被駆動機器に接続する場合があります。ベルトを取り付けるときは、ベルトが適切に張られていることを確認することが重要です。張力が過剰になるとベルトとモーターのベアリングに過度の摩耗が生じる可能性があり、張力が不足するとベルトが滑って、効率と動力伝達が低下する可能性があります。

冷却システムの設置

500kW モーターは動作中に大量の熱を発生するため、過熱を防ぐために効果的な冷却システムを設置することが不可欠です。モーターの冷却方式には空冷、水冷、油冷などいくつかの種類があります。

空冷

空冷は、モーターの冷却方法として最もシンプルかつ一般的です。空冷システムでは、モーターにはファンが装備されており、モーターの表面に空気を吹き付けて熱を放散します。空冷モーターを取り付ける場合は、適切な空気循環を可能にするために、吸気口と排気口がふさがれていないことを確認することが重要です。

水冷

水冷は、特に高出力アプリケーションにおいて、モーターのより効率的な冷却方法です。水冷システムでは、水をモーターの周囲の冷却ジャケットに循環させて熱を吸収します。水冷モーターを取り付ける場合は、冷却システムの詰まりを防ぐために、給水がきれいでゴミがないことを確認することが重要です。最適な冷却性能を確保するには、水の流量と温度も監視および制御する必要があります。

油冷

油冷は、特に高温が予想される用途において、モーターを冷却するもう 1 つの方法です。油冷システムでは、モーター内を油が循環して熱を吸収します。油冷モータを設置する場合は、油面の汚れや劣化を防ぐため、油面を適切なレベルに保ち、定期的に交換することが重要です。

制御システムの設置

500kW モーターは通常、モーターの開始、停止、速度制御を可能にする制御システムによって制御されます。制御システムには、モータースターター、可変周波数ドライブ (VFD)、およびコントロールパネルが含まれる場合があります。

モータースターターの取り付け

モータースターターはモーターの始動と停止を担当します。モータースターターには、ダイレクトオンライン (DOL) スターター、スターデルタスターター、ソフトスターターなど、いくつかの種類があります。モータースターターの選択は、特定の用途とモーターの要件によって異なります。モータースターターを取り付けるときは、モータースターターのサイズと定格が適切であることを確認することが重要です。

可変周波数ドライブ (VFD) の取り付け

VFD は、モーターの速度とトルクを正確に制御できるデバイスです。 VFD を取り付けるときは、正しく取り付けられ、構成されていることを確認することが重要です。 VFD は過熱を防ぐために換気の良い場所に設置し、適切なケーブルとコネクタを使用してモーターと電源に接続する必要があります。

コントロールパネルの設置

コントロール パネルは、オペレーターとモーター制御システムの間のインターフェイスです。通常、モーターを制御および監視するためのスイッチ、ボタン、インジケーターが含まれます。コントロール パネルを設置するときは、簡単にアクセスできること、配線に適切にラベルが付けられ、整理されていることを確認することが重要です。

安全上の考慮事項

500kW モーターを設置する場合、安全性が最も重要です。次の安全上の考慮事項を考慮する必要があります。

電気の安全性

前述したように、電気的危険を防ぐために、モーターの電源を適切に設置し、保護する必要があります。すべての電気接続は資格のある電気技術者が行う必要があり、感電を防ぐためにモーターを接地する必要があります。

機械の安全性

モーターと関連機器は、可動部品との偶発的な接触を防ぐために保護する必要があります。人への怪我を防ぐために、モーターのファン、カップリング、ベルトの周囲にガードを取り付ける必要があります。

火災安全

モーターは防火エリアに設置する必要があり、火災の場合には適切な消火システムを設置する必要があります。電気システムも電気火災を防ぐように設計する必要があります。

試運転とテスト

モーターを設置したら、モーターを試運転してテストし、正しく動作することを確認することが重要です。試運転には、設置、配線、制御システムをチェックして、すべてが正常であることを確認することが含まれます。テストでは、モーターをさまざまな速度と負荷で実行して、その性能を検証し、潜在的な問題を特定します。

試運転およびテスト中は、次のパラメータを監視する必要があります。

• 温度: モーターの温度を監視して、メーカーの推奨制限を超えていないことを確認する必要があります。
• 振動: モーターの振動を監視して、許容範囲内であることを確認する必要があります。過度の振動は、位置ずれやその他の問題を示している可能性があります。
• 電流と電圧: モーターの電流と電圧が指定された範囲内にあることを確認するために、モーターの電流と電圧を監視する必要があります。

結論として、500kW モーターの設置には、慎重な計画、適切な設置技術、および安全規制の厳守が必要です。このブログ投稿で概説されている設置要件に従うことで、500kW モーターが効率的、確実、かつ安全に動作することを保証できます。

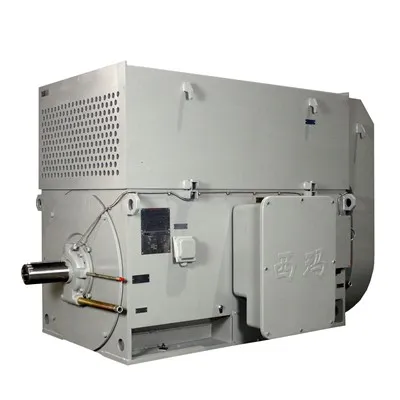

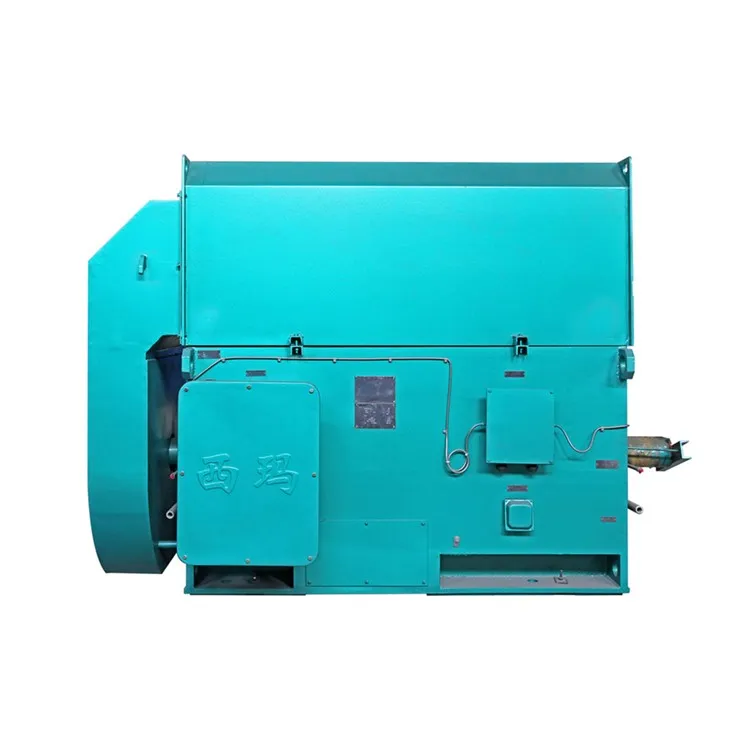

500kW モーターをご検討中の場合、またはモーターの設置についてご質問がある場合は、お気軽にお問い合わせください。当社は高品質の製品を提供する大手サプライヤーです産業用非同期モーター、連続回転モーター、 そしてエンジン 1000KW。当社の専門家チームが、モーターの選択と設置のニーズをお手伝いいたします。
